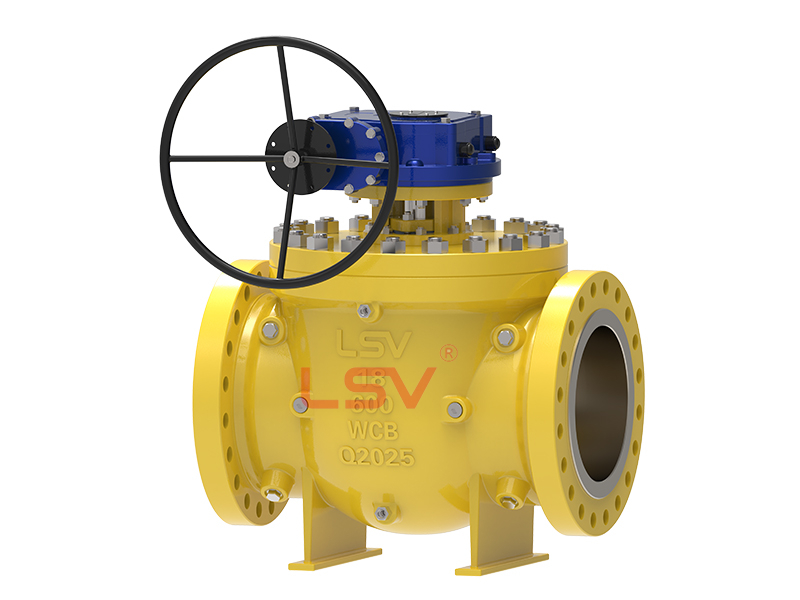

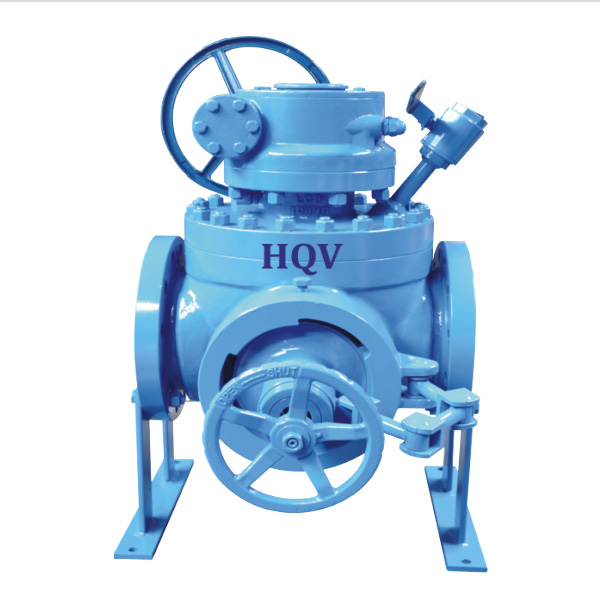

上装式清管阀
向上
向下

上装式清管阀

  • 产品简介:

    石油清管阀工作原理是将清管器通过清管阀进入管线中,在介质压力推动下,其清除管线中的杂质,清管阀应成对使用,其功能为发射清管器和接受清管器。

  • 基本参数
  • 详细介绍
  • 文档下载

一、用途和主要性能规范:

1.该产品用在设备或管路上作启闭用;

2. 技术参数:

 ·压力等级:ASME 150LB - ASME 600LB

尺寸:NPS 2-40(DN 50-DN1000)

温度范围:-50°F840°F(-46450°C)

适用环境码头到船的石油、棕榈油回收管道清扫等

 3. 采用标准:

 ·设计制造:    GB/T 12237石油、石化及相关工业用的钢制球阀

 ·结构长度: 企业长度

 ·连 接 端:RF按照B16.5B16.47

 ·检验与试验:API598、API6D

二、结构和作用原理:

1.本阀为法兰连接,执行GB/T 12237标准。本阀主要由阀体、阀盖、球体快开门、阀座、阀杆蜗轮等零件组成。

2.发射清管器:

2.1驱动蜗轮装置,使清管阀0°此时清管阀为截断管道状态

2.2打开泄压阀至内腔压力泄尽,然后打开快开门,放入清管器,注意清管器方向;

2.3关闭泄压阀,驱动蜗轮装置使清管阀90°位置,此时清管器被发射。





3. 接收清管器:

3.1接收到清管器后,驱动蜗轮装置,使清管阀0°此时清管阀为截断管道状态

3.2打开泄压阀至内腔压力泄尽,然后打开快开门,取出清管器;
