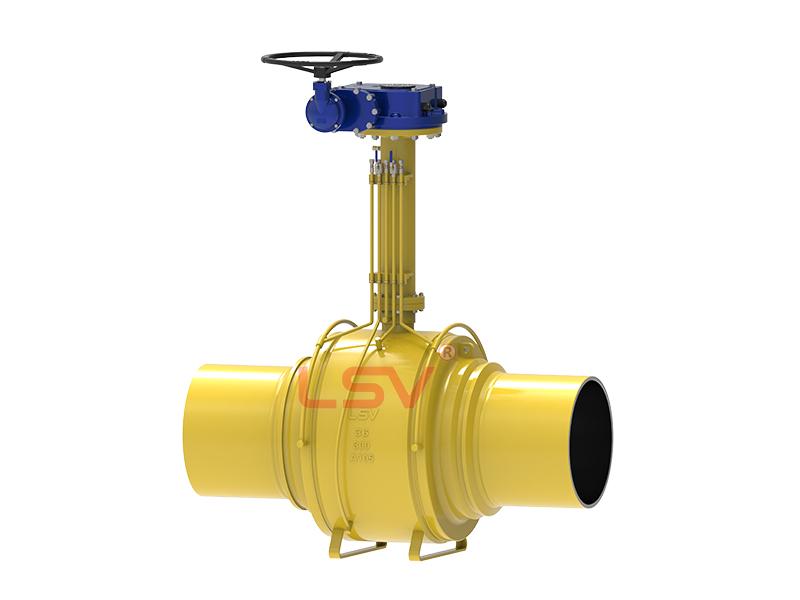

全焊接固定球阀

分类:固定球阀

设计标准基于API 6D和客户要求，温度范围-150至428°F(-101至220°C)尺寸ps1 -36 (dn25 -900)额定压力ASME 150 - ASME 2500端接srf, RTJ按B16.5和b16.47 BW，对接焊接按b16.25地下或地上安装

产品详细信息

由于阀体材料与管道材料相同，不会有不均匀的应力，也避免了潜在的泄漏路径流向外部环境，保证了整个系统的可靠保护。坚固的双耳结构和两个带有双向密封的独立阀座确保了在高压和高温条件下所有关键隔离服务的最大密封和可靠性。独特的功能为城市输气管道、主干线和支线供气管道提供了先进的技术解决方案。材料选择完全可定制，以满足客户的项目规格。

基于API 6D和客户要求:

温度范围:-150至428°F(-101至220°C)

尺寸:NPS 1-36 (dn25 -900)

压力等级:asme 150 - asme 2500

面对面:符合API 6D标准

端接:RF、RTJ见B16.5和b16.47

根据B16.25进行对接焊接

材质:碳钢，不锈钢，低温碳钢，双相，超级双相，铬镍铁合金

阀体结构:锻造螺栓两件式和三件式

阀座设计:

软阀座或金属阀座，球阀和阀座表面为硬面；双活塞座组合阀座

特点:

双单向阀座SPE设计(DBB)；两边双向DPE阀座组合，DIB-1，这种结构一般要设置泄压阀或者安全阀；单向阀座SPE和双向DPE阀座组合，DIB-2

二级密封采用防火石墨圈，防静电，防飞出阀杆；可在阀座和阀杆上注入紧急密封胶；

可提供低泄漏低逸散排放填料；

地下设施的阀杆加长

操作方式:

手动:扳手或齿轮挂锁

执行方式:气动/液压/电动

测试与认证:

符合API 6D和ISO 5208和API 598检验和测试

防火安全，防火测试符合API 607

符合IEC61508的SIL 3认证

根据ISO15848低泄漏低逸散排放标准
